Projet hydroélectrique de pompage-turbinage de Hatta (EAU)

Etude de vérification du bon dimensionnement des 2 ouvrages, pouvant chacun jouer les rôles de prise d'eau et de rejet

Client : Strabag - Echelles des modèles : 1/38 et 1/35

Contexte

Dans le cadre des études de conception de la station de transfert d’énergie par pompage de Hatta, ARTELIA a réalisé des essais sur modèle réduit physique afin de vérifier certains points délicats de la conception de l’ouvrage. 2 modèles réduits ont été construits afin de modéliser la prise amont et la prise aval.

Description des modèles physiques

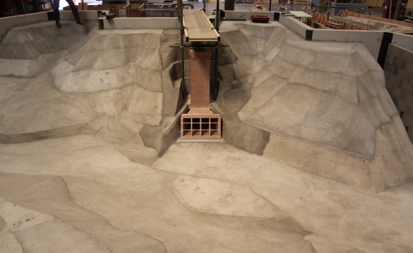

Pour le modèle de la prise d'eau supérieure :

  • Retenue en amont de la prise d’eau sur 7 ha
  • Prise d’eau, depuis le plan de grille jusqu’à l’entrée du tunnel excavé

Les mesures effectuées ont été :

  • Mesure des débits pompés ou turbinés pour 3 niveaux de retenue testés et un fonctionnement partiel ou total de la centrale (14 configurations au total)
  • Visualisation des conditions d’approche et de recirculation, identification du risque de formation de vortex
  • Mesure des vitesses devant le plan de grille de la prise d’eau

Pour le modèle de la prise d'eau inférieure :

  • Retenue en amont de la prise d’eau sur 11 ha
  • Prise d’eau et ouvrage d’amenée sur un linéaire de 72 m

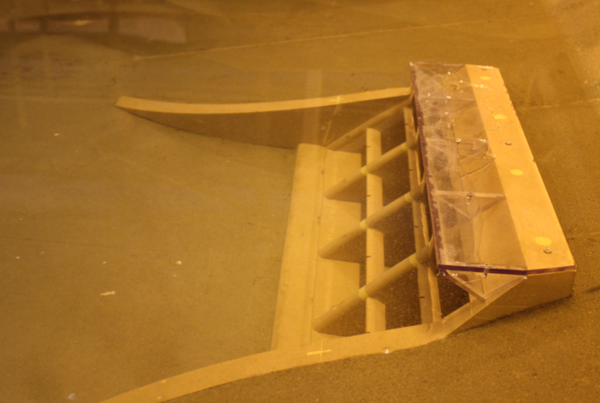

  • Aménagement complémentaire testé : casquette anti-vortex

Les mesures effectuées ont été :

  • Mesure des débits pompés ou turbinés pour 3 niveaux de retenue testés et un fonctionnement partiel ou total de la centrale (20 configurations au total)
  • Visualisation des conditions d’approche et de recirculation, identification du risque de formation de vortex
  • Mesure des vitesses devant le plan de grille de la prise d’eau

Objectifs des modèles physiques

L'objectif des modèles est d'étudier le fonctionnement des prises d’eau supérieure et inférieure de l’aménagement :

  • En turbinage et en pompage,
  • Pour diverses conditions de niveau dans la retenue et de fonctionnement de la centrale.
