Evacuateurs de crues du barrage de la Laye (France)
Etude de l'ajout d'un nouvel évacuateur de crues afin d'augmenter la sécurité du barrage
Client : Syndicat Intercommunal d’Irrigation de la Région de Forcalquier - Echelle : 1/50
Contexte
Dans le cadre de sa mission de Maîtrise d’Œuvre complète de construction du nouvel évacuateur de crues du barrage de la Laye (barrage en remblai, servant à l’irrigation), ARTELIA a réalisé une étude sur modèle physique des évacuateurs de crue (existants et projetés), afin de confirmer les conclusions de la modélisation numérique 3D et si besoin adapter le dimensionnement hydraulique des ouvrages.
Objectifs du modèle physique
Les objectifs du modèle sont :
- l'établissement de la courbe de débitance du nouvel évacuateur (seuil labyrinthe latéral)
- la vérification du fonctionnement des ouvrages projetés (lignes d’eau, vitesses d’écoulement, dissipation)
- l'dentification des éventuelles interactions entre les écoulements sortants des évacuateurs existant et projeté.
- L'optimisation du projet, afin de viser un projet fiabilisé sans être surdimensionné.
Description du modèle physique

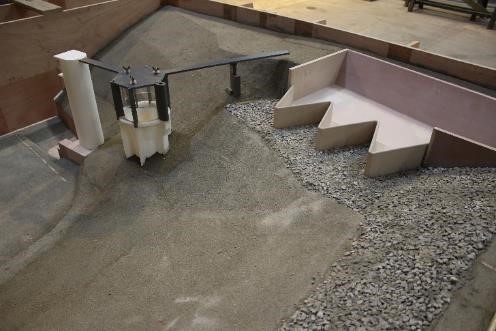

Une partie de la retenue en amont du barrage et des évacuateurs sont modélisés. Le lit de la Laye est représenté sur un tronçon d'environ 180m en aval du barrage.
- Evacuateurs existants : tulipe surmontée d’une vanne cylindrique mobile, tour de vidange avec vanne de fond, galerie traversant le barrage et son ouvrage de restitution

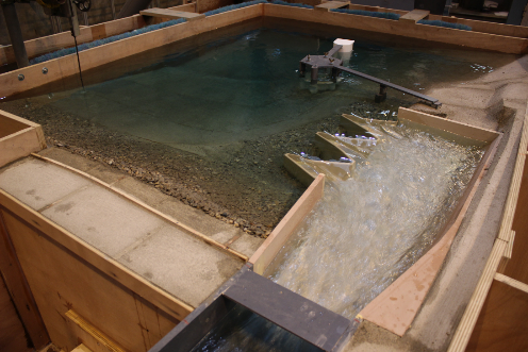

- Evacuateur de crue projeté : seuil labyrinthe latéral et son auge de réception (31 m), coursier lisse (133 m, 0.5%), coursier à marches (28 m, 60%), bassin de dissipation (36 m)
