Station de pompage de la centrale de SHOAIBA (Arabie Saoudite)

Optimisation de la configuration interne de la station de pompage

Client : DAELIM - Echelle du modèle : 1/17,5

Contexte

Dans le cadre de l’augmentation de la capacité de production de la centrale thermique de Shoaiba, DAELIM a commandé à ARTELIA la réalisation d’essais sur modèle réduit d’une station de pompage d’eau de mer.

Objectifs du modèle physique

L’objectif de ce modèle est de confirmer ou d’optimiser la configuration interne de la station de pompage en vérifiant les conditions d’écoulement :

• dans la station (grilles, chambres de répartition) ;
• au niveau de l’aspiration des pompes (pré-rotation, vortex, entraînement d’air).

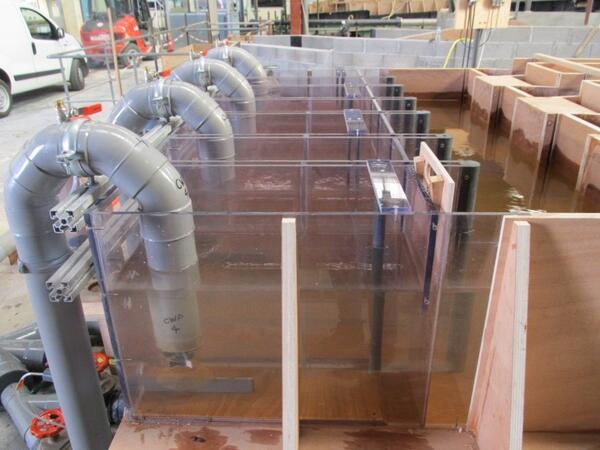

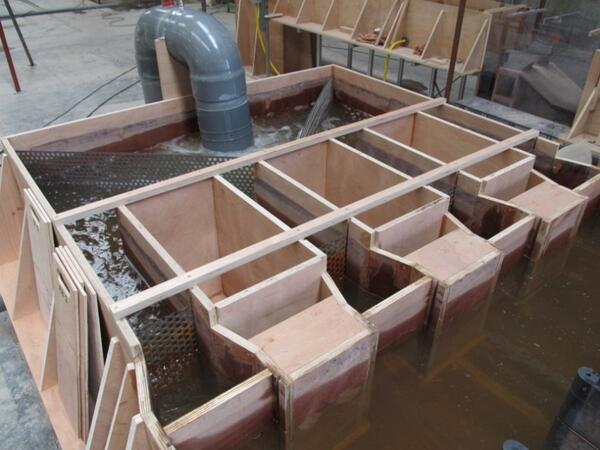

Description du modèle physique

Le modèle physique représente la géométrie de la station comprenant notamment quatre passes filtrantes, quatre pompes et leurs bâches d’aspiration respectives. Chaque pompe est représentée par un tuyau vertical et une tulipe d’aspiration en matériau transparent.
