Bassin d'orage Ganay (France)
Vérification du fonctionnement hydraulique complexe des organes d’alimentation du bassin d’orage
Client : Vinci Construction / Echelle du modèle : 1/20
Contexte
Un bassin de rétention des eaux usées de 50 000 m3, capable de se remplir en une heure (14 m3/s de débit) pour soulager par temps de pluie la station d’épuration Géolide : c’est l’ouvrage souterrain hors norme qui a été construit à Marseille, sur l’emprise du complexe sportif Ganay. Sous le stade chemine l’émissaire n° 1 du réseau d’assainissement de la ville datant du XIXe siècle et un nouveau collecteur vient désormais se greffer sur cet émissaire pour recueillir les eaux lors des forts épisodes pluvieux. Le laboratoire ARTELIA a été missionné pour construire et étudier le modèle physique hydraulique des ouvrages d’alimentation du bassin, afin d’en vérifier le bon fonctionnement pour toute la gamme de conditions hydrauliques prévue.

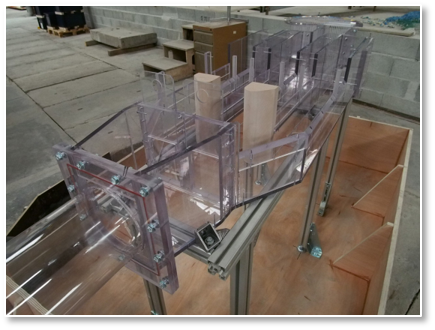

Description du modèle physique
Le modèle présente les éléments suivants :
- L'ouvrage de dérivation de l’émissaire pluvial existant vers le bassin
- Le collecteur permettant de relier l’ouvrage de dérivation au bassin
- Le bassin équipé de déversoirs de sécurité, de dégrilleurs et d’un puits de chute de type vortex
Objectifs du modèle physique
L’objectif du modèle physique est de vérifier et optimiser le bon fonctionnement de l’ouvrage.
L’ouvrage de dérivation doit permettre d’entonner 14 m3/s quelles que soient les conditions au sein du bassin (dégrilleurs colmatés, taux de remplissage du bassin …). Par ailleurs, il permettra de bien appréhender les phénomènes hydrauliques complexes (écoulement dans le puits vortex, pertes de charges singulières, écoulements sur des déversoirs sous alimentation latérales et dissymétrique …)
