Station de pompage de Dubaï (Emirats Arabes Unis)

Conception d'un tunnel d'évacuation des eaux pluviales

Client : ARCHIRODON - Echelle : 1/10

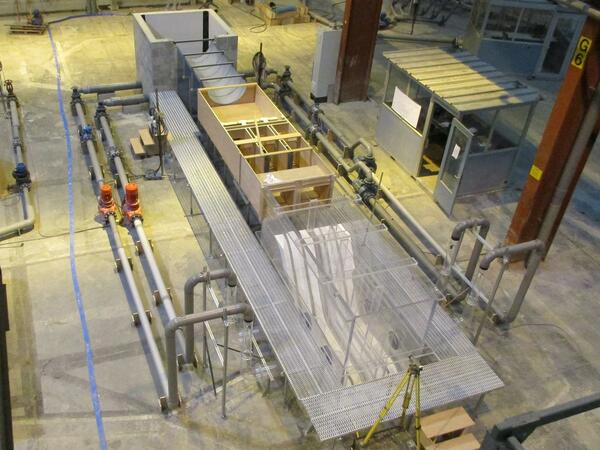

Modèle de la station de pompage
Modèle de la station de pompage
Contexte

Un système d’évacuation des eaux pluviales en tunnel est construit à Dubaï dans le cadre de l’aménagement d’un réseau de gestion des eaux.

Le concepteur a mandaté Artelia pour une étude de modélisation physique de la station de pompage afin de valider sa conception hydraulique et d'assurer son bon fonctionnement. Cette station de pompage a pour but d’évacuer les eaux de ruissellement vers la mer en fonctionnement courant.

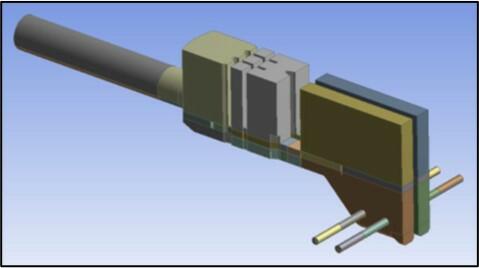

Plan 3D numérique de l’ouvrage de station de pompage
Plan 3D numérique de l’ouvrage de station de pompage

Objectifs du modèle physique

L'objectif de ce modèle est d'assurer le bon fonctionnement la station de pompage en vérifiant les critères suivants :

  • formation de vortex (de surface et de fond),
  • pré-rotation dans l'aspiration de la pompe,
  • distribution non uniforme de la vitesse,
  • formation de bulles d'air et entrainement d’air,
  • conditions hydrauliques d’alimentation en amont,
  • distribution du débit au travers des bâches d’aspiration.

Description du modèle physique

Le modèle physique représente tous les éléments importants de la station de pompage : le tunnel d'entrée principal, les trois chambres d’alimentation, les deux bâches d’aspiration pour les quatre pompes, les dispositifs anti-vortex.

Le modèle est également équipé d'appareils de mesure : débitmètres électromagnétiques, vorticimètres et tubes de Pitot.
