Station de pompage d'un complexe pétrochimique (lieu confidentiel)

Dimensionnement hydraulique d'une station de pompage complexe

Client : Confidentiel - Echelle du modèle : 1/12,50

Contexte

Dans le cadre de l’aménagement d’un complexe pétrochimique en Indonésie, le concepteur des ouvrages hydrauliques a commandé à ARTELIA, la réalisation d’essais sur modèle réduit d’une des stations de pompage du complexe, dont la géométrie est particulièrement originale, pour en valider le dimensionnement hydraulique.

Objectifs du modèle physique

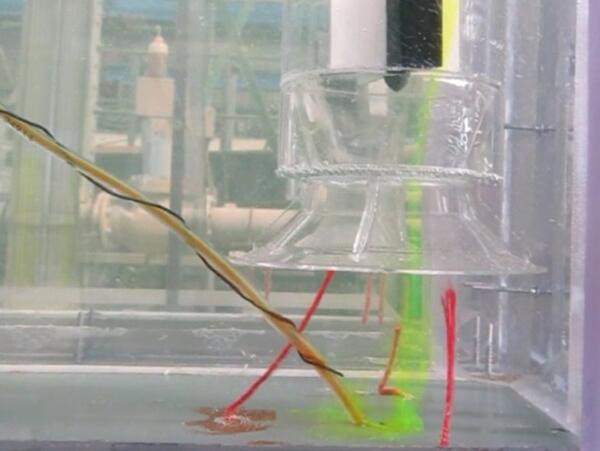

L’objectif de ce modèle est de confirmer ou d’optimiser la configuration interne de la station de pompage en vérifiant les conditions d’écoulement dans la bâche et en particulier au niveau de l’aspiration des pompes (pré-rotation, vortex, entraînement d’air). L’objectif secondaire est de vérifier la bonne répartition de débit sur 4 canaux parallèles, alimentés à la fois par un seuil de surverse et par des séries d’orifices en radier depuis une conduite inférieure.

Description du modèle physique

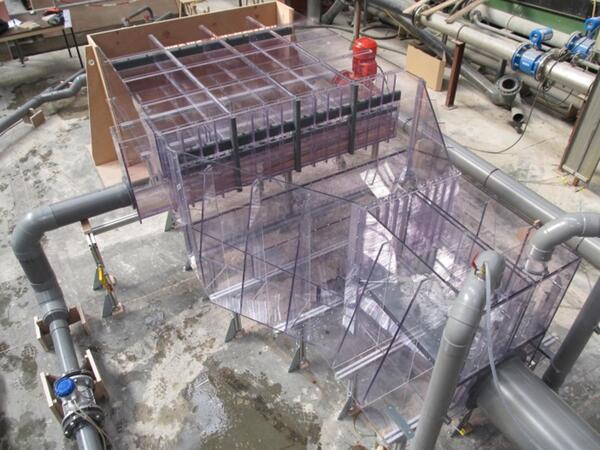

Le modèle représente la géométrie de la station complète, depuis la conduite d’alimentation principale, la chambre de répartition, les 2 chambres de pompes, ainsi que les 4 canaux parallèles.
